Inversor de frequência

Assistência técnica de inversor de frequência

Ficha do serviçoLaboratório em operação

A assistência técnica de inversor de frequência da Maxtronick começa pelo diagnóstico: descobrir por que o inversor falhou, e não só o que queimou. O orçamento é apresentado em 1 a 3 dias úteis e o reparo sai com garantia sobre o serviço executado. Atendemos WEG, Allen Bradley, Mitsubishi, Danfoss, Lenze, SEW, ABB e Schneider.

Inversor de frequência em diagnóstico na bancada do laboratório da Maxtronick
Orçamento em 1 a 3 dias úteisdepois que o equipamento chega
Garantiasobre o serviço executado

Diagnóstico antes da troca

Inversor que queima uma vez e volta a queimar semanas depois quase sempre teve a peça trocada e a causa ignorada.

A assistência técnica separa o defeito da origem do defeito. Um módulo IGBT em curto pode ser consequência de capacitor do barramento degradado, de ventilação obstruída ou de contaminação sobre a placa de potência. Trocar só o IGBT devolve o inversor funcionando na bancada e falhando de novo na planta.

Por isso o diagnóstico olha o equipamento inteiro: estágio de entrada, barramento CC, módulos de chaveamento, pré-carga, ventilação, fonte interna e placa de controle. Assim se identifica o que falhou e o que provocou a falha.

Sintomas que pedem assistência

Sintomas recorrentes informados pela engenharia da Maxtronick, sem ordem de frequência.

Causas de queima mais encontradas

Origem da falha e o que verificar
CausaComo aparece na bancada
Qualidade da energiaVaristores de entrada, ponte retificadora e capacitores danificados após surto ou afundamento de tensão
Capacitores envelhecidosCapacitores do barramento CC com ESR alto ou estufados, sobrecarregando o estágio de potência
Dissipação térmicaVentilador travado, dissipador obstruído por poeira ou pasta térmica seca no IGBT
ContaminaçãoPoeira condutiva, umidade ou partícula metálica sobre a placa de potência
Pré-cargaResistor ou relé de bypass danificado, levando a corrente de partida a castigar o retificador

Em um dos casos atendidos, um PowerFlex reiniciava sozinho e parou o processo quatro vezes sem indicar falha. A causa era um fiapo de cobre solto sobre a placa de potência. O caso está mais abaixo nesta página.

O que fazer antes de enviar

Marcas atendidas

Como ler esta seção. Os modos de falha listados são os típicos de cada família de equipamento. Eles orientam o diagnóstico, não o substituem: o defeito real de cada equipamento é determinado em bancada antes do orçamento.

Confirmado pela engenharia da Maxtronick
FabricanteLinhaModos de falha típicos
WEGCFWCapacitores do barramento CC, IGBT, pré-carga, varistores de entrada. Página WEG
Allen Bradley / RockwellPowerFlexCapacitores do barramento, pasta térmica do IGBT, gate driver, contaminação condutiva
MitsubishiFREQROLCapacitores do barramento, módulo de potência, ponte retificadora, sensores de corrente
DanfossVLTCapacitores do barramento, módulo de potência, pré-carga, placa de controle
OutrosLenze, SEW Eurodrive, ABB, SchneiderAvaliação por marca e modelo

Como funciona o atendimento

  1. Coleta/envio do equipamento ao laboratório.
  2. Orçamento apresentado ao cliente em 1 a 3 dias úteis.
  3. Aprovação do cliente. Nada é reparado sem aprovação.
  4. Reparo do equipamento.
  5. Testes com controle de qualidade.
  6. Devolução com garantia sobre o serviço executado.
Ver o processo completo e os testes realizados →

O manuseio segue procedimentos de proteção contra descarga eletrostática, com bancadas e mantas antiestáticas, pulseiras de aterramento, embalagens próprias e verificações periódicas. Para parada de produção existe atendimento emergencial 24 horas, com prazos e condições combinados previamente com o comercial.

Reparos realizados pela Maxtronick

Equipamentos reais que passaram pelo laboratório, com o sintoma relatado pelo cliente, o defeito encontrado e o que foi executado.

Inversor de frequência PowerFlex na entrada do laboratório da Maxtronick
ANTES
O mesmo inversor de frequência powerflex depois do reparo, aprovado no controle de qualidade
DEPOIS

Allen Bradley

Inversor de frequência PowerFlex

Sintoma
Reiniciava sozinho e parou o processo quatro vezes, sem indicar falha.
Diagnóstico
Fiapo de cobre solto na placa de potência.
Reparo realizado
Limpeza geral, troca da pasta térmica do IGBT e teste dos capacitores de alumínio e do circuito da fonte.
Inversor de frequência CFW700 na entrada do laboratório da Maxtronick
ANTES
O mesmo inversor de frequência cfw700 depois do reparo, aprovado no controle de qualidade
DEPOIS

WEG

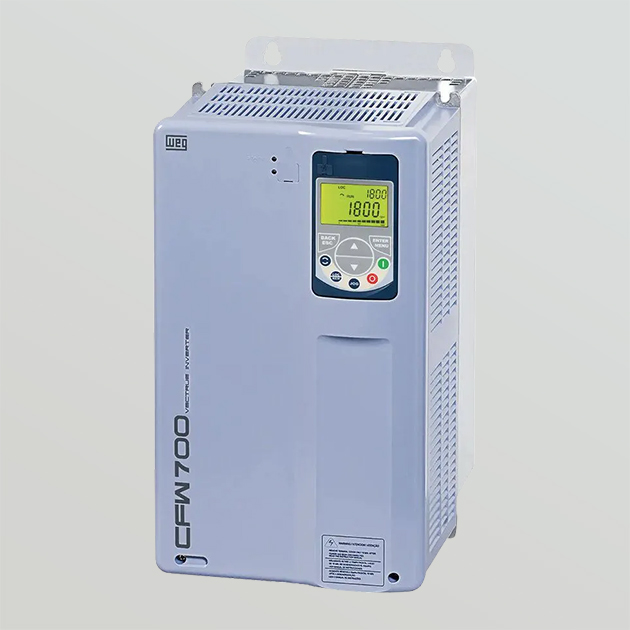

Inversor de frequência CFW700

Sintoma
Queimou em funcionamento e fechou um curto interno que chegou a descolar componentes da placa.
Diagnóstico
Capacitores e varistores queimados.
Reparo realizado
Troca dos componentes danificados e teste de validação em bancada.
Acionamento de motor na entrada do laboratório da Maxtronick
ANTES
O mesmo acionamento de motor depois do reparo, aprovado no controle de qualidade
DEPOIS

Inversor de frequência

Acionamento de motor

Sintoma
Falha na ponte retificadora.
Diagnóstico
Ponte retificadora com marca de fuligem e carcaça danificada.
Reparo realizado
Troca da ponte trifásica.

Perguntas frequentes

Qual a diferença entre assistência técnica e conserto de inversor?
Na prática o serviço é o mesmo: diagnóstico e reparo em laboratório. A ênfase da assistência está no diagnóstico da causa, para que o inversor não volte a queimar pelo mesmo motivo.
Vale a pena consertar ou comprar um inversor novo?
Depende do modelo, da potência e do defeito. O orçamento mostra o custo do reparo antes de qualquer decisão. Em inversor fora de linha ou de potência maior, o reparo costuma ser bem mais vantajoso que a troca.
O inversor é testado com motor?
Os testes incluem ensaios funcionais em bancada e, quando tecnicamente viável, teste sob carga ou simulação operacional. Quando o ensaio depende da máquina do cliente, o escopo do teste é informado antes da liberação.
A parametrização é preservada?
Quando tecnicamente possível, são feitos backup, recuperação ou parametrização. Depende do equipamento e da disponibilidade de software e interface, por isso é avaliado caso a caso.
Qual o prazo?
O prazo do reparo é definido conforme a complexidade e a disponibilidade de componentes. Para parada de produção existe atendimento emergencial 24 horas, com prazos e condições combinados previamente com o comercial.
O reparo tem garantia?
Sim. Temos garantia sobre todo o serviço executado.
